Manejador de aire dividido con conductos CellarPro 6500

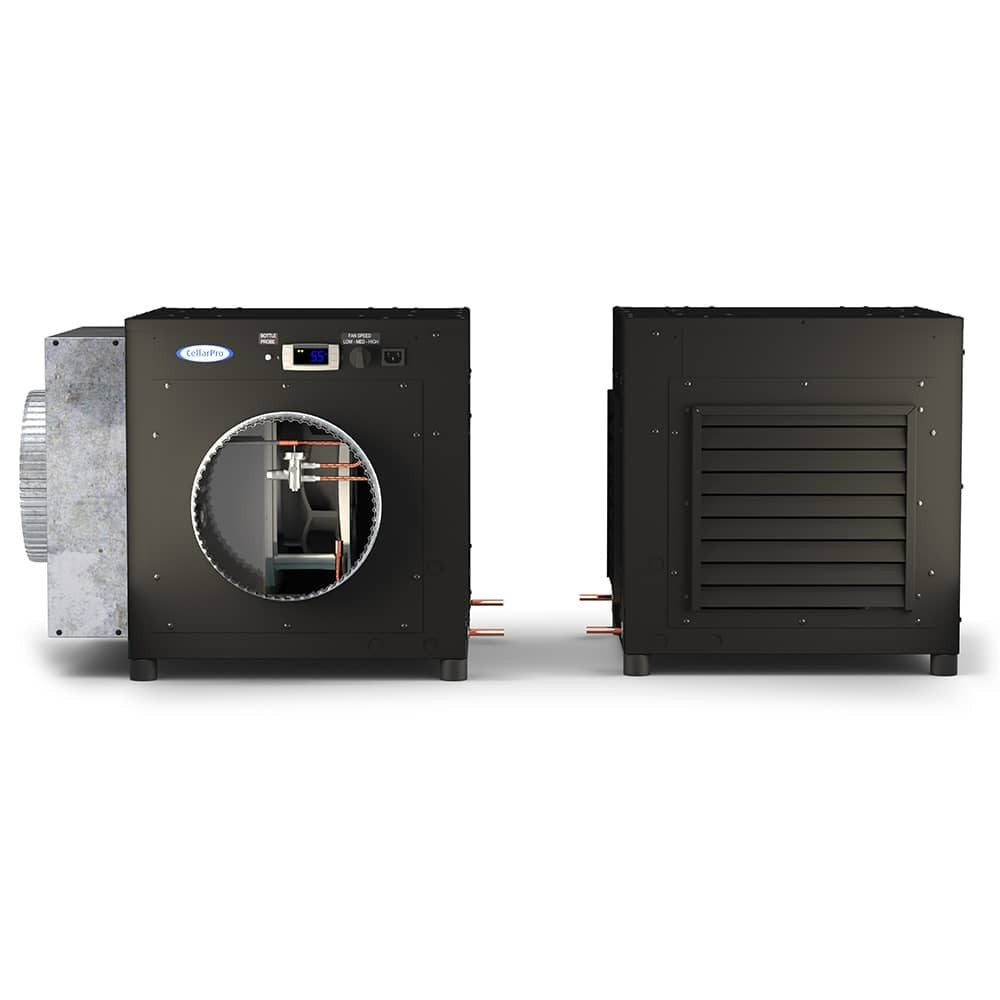

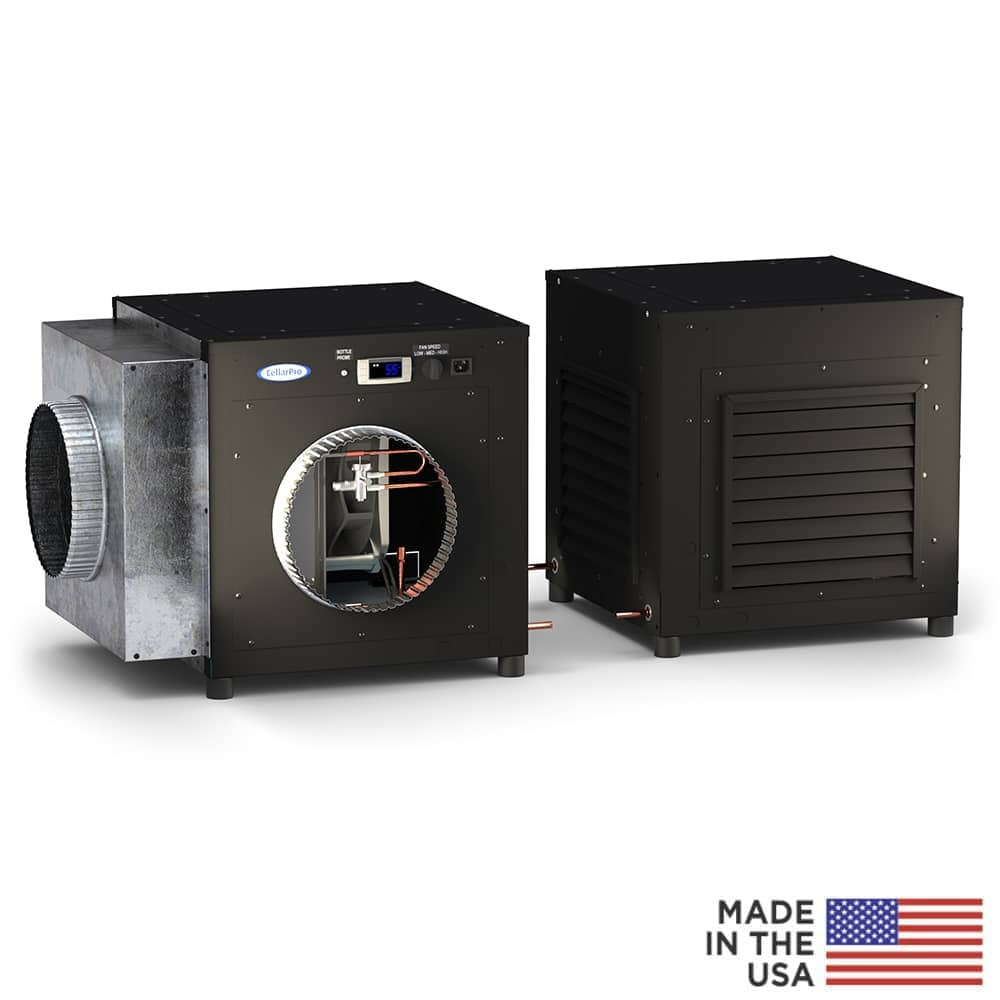

Unidad de refrigeración CellarPro AH6500Si-ECX. CellarPro diseñó el sistema de refrigeración por conductos AH6500Si-ECX para ofrecer la máxima potencia de refrigeración y control de humedad ajustable para bodegas de hasta 1750 pies cúbicos . Tanto el evaporador como la unidad condensadora pueden canalizarse hasta 100 pies equivalentes (50 pies equivalentes por conducto). Al ser un sistema dividido, el evaporador puede separarse de la unidad condensadora hasta 100 pies, lo que permite que el ruido y el calor de la unidad condensadora se ubiquen lejos de las zonas de estar interiores. Diseñado para instalaciones interiores , el AH6500Si-ECX incluye ventiladores EC independientes de velocidad variable y eficiencia energética, con una configuración baja para un funcionamiento más silencioso y una configuración alta para máxima potencia.

Todos los equipos de refrigeración por aire requieren una entrada de aire fresco para disipar el calor generado por la unidad de refrigeración. Esta entrada NO PUEDE provenir de la bodega; debe provenir del exterior.

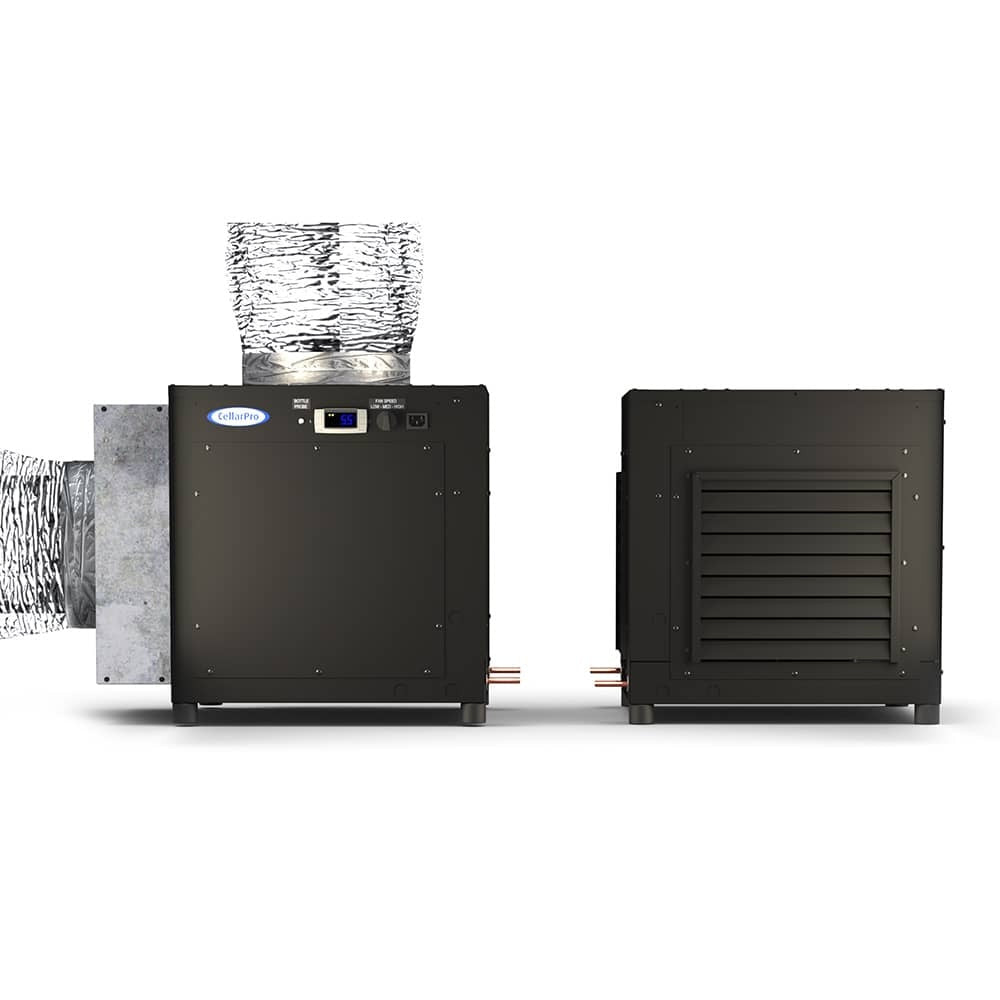

Las unidades de enfriamiento por conductos AH6500Si-ECX de CellarPro ( 3/4 de tonelada nominal ) están diseñadas para bodegas de vinos de hasta 1750* pies cúbicos. En bodegas comerciales y residenciales. Esta unidad con conductos utiliza conductos de 25 cm. y requiere conductos aislados en el lado frío.

ROSEHILL SE RESERVA EL DERECHO DE CONTACTARLO ANTES DE PROCESAR SU PEDIDO CON RESPECTO AL ENVÍO DE ARTÍCULOS DE GRAN TAMAÑO.

*El tamaño del sótano supone que el sótano está construido con una barrera de vapor adecuada, aislamiento de R19 o mejor en todas las paredes y el techo (es decir, sin vidrio ni hormigón sin aislamiento), un punto de ajuste de 55 ° F dentro del sótano y temperaturas ambiente de hasta 85 ° F fuera del sótano.

• Rango de temperatura de funcionamiento del condensador: 0 °F a 110 °F

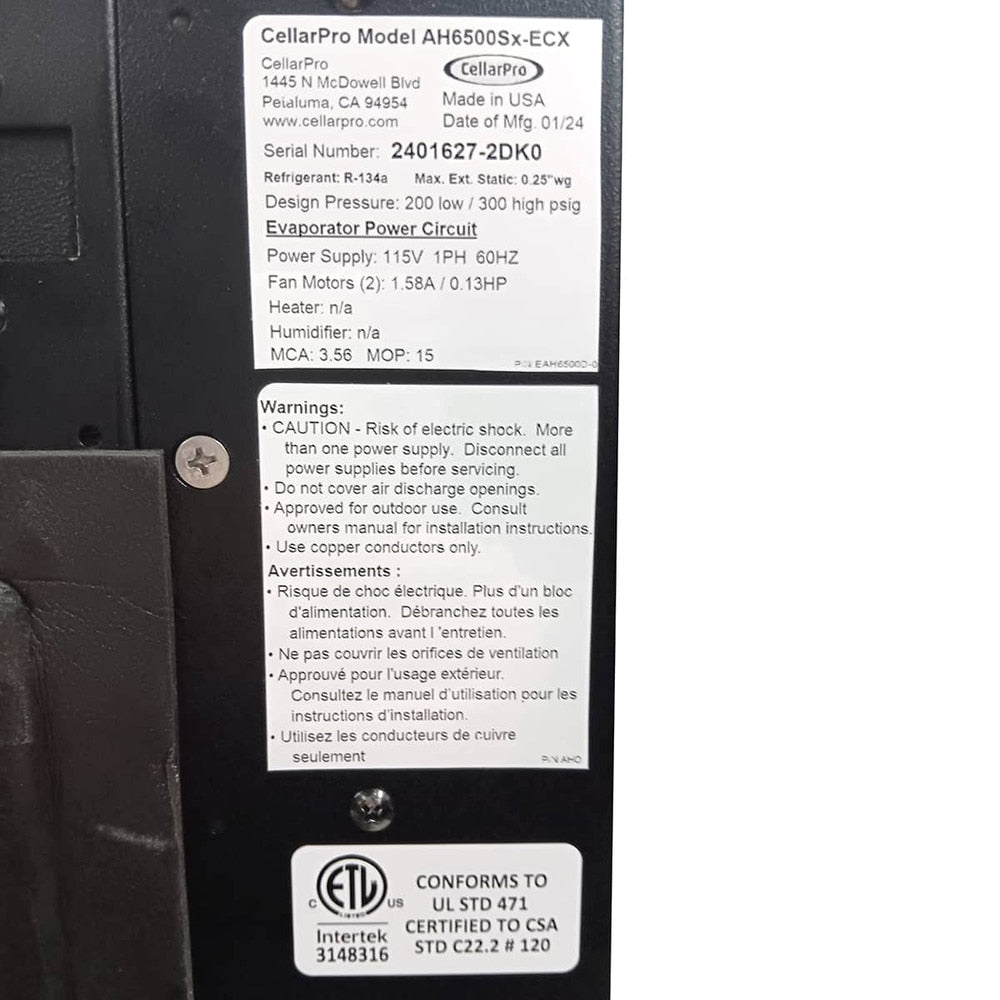

• Certificado por ETL según los estándares UL
• Control activo de humedad

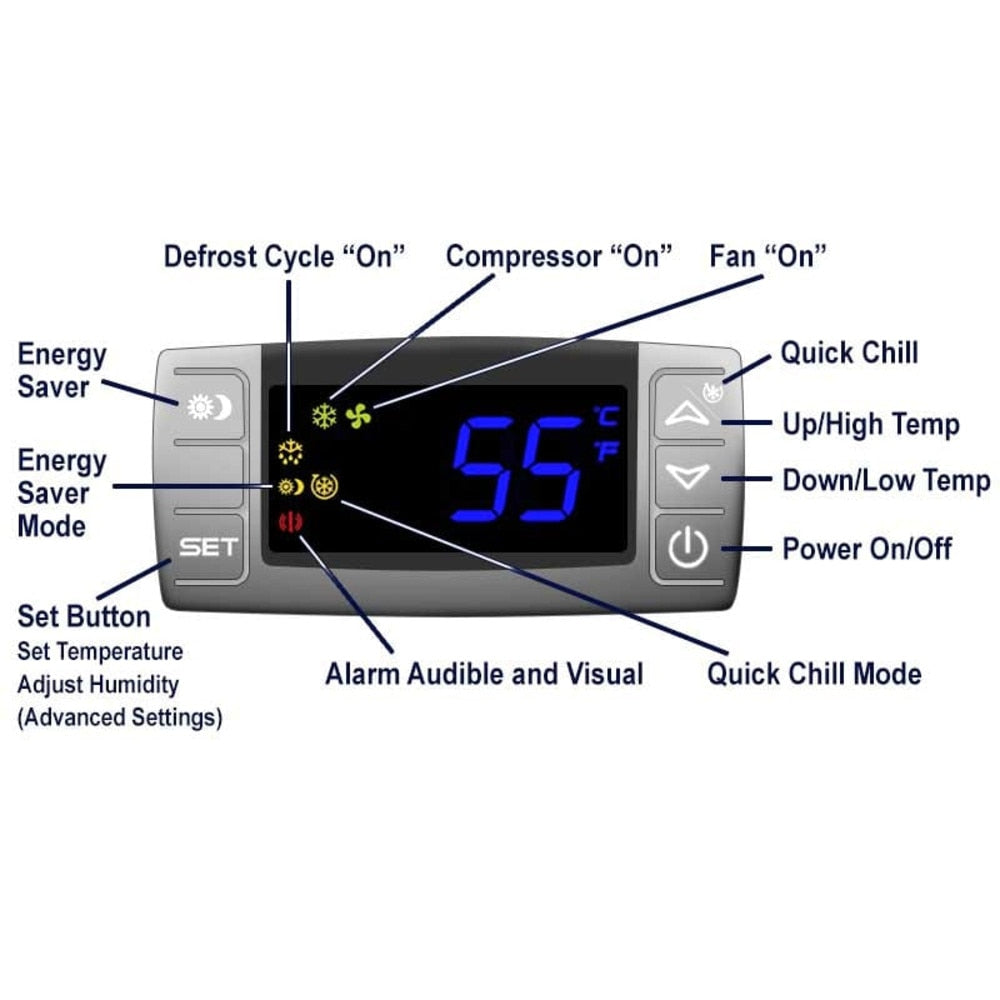

• Controles digitales (pantalla LED)
• 115 V CA / 60 Hz
• Ciclo de descongelación automática
• Termostato electrónico
• Modo de ahorro de energía
• Modo de enfriamiento rápido
• Alarmas audibles y visuales
• Temperatura mínima/máxima
• Indicador de necesidad de mantenimiento
• Interruptor de encendido y apagado

Tamaño ( dimensiones del evaporador):
- 60 libras (sin humidificador)
- 18,6 ancho x 18,6 profundidad x 19,3 alto

Dimensiones de la unidad condensadora:
- 111 libras
- 18,6 ancho x 18,6 profundidad x 19,3 alto

Potencia/Clasificación:
- Los sistemas divididos de manejo de aire CellarPro ofrecen una variedad de configuraciones de cableado y energía de 110 V/60 Hz:

1. Dos conexiones de alimentación permanentes para el evaporador (disyuntor de 2,0 amperios/15 amperios) y la unidad condensadora (disyuntor de 15,8 amperios/25 amperios). Este cableado se recomienda para configuraciones de control de válvulas.
2. Una conexión eléctrica permanente para todo el sistema (disyuntor de 25 A). En esta configuración, la unidad condensadora debe estar conectada al evaporador y debe utilizarse con control electrónico.

Amplificadores del sistema:
- Amperios de arranque: 53,0 amperios
- Amperios de funcionamiento con cable conectado: 14,7 amperios
- Vatios totales: 944 (velocidad media del ventilador)

BTUH a 55 °F / decibelios del evaporador
- Velocidad baja del ventilador: 4923
- Velocidad media del ventilador: 5350
- Alta velocidad del ventilador: 5771

- 3/4 tonelada nominal

Decibelios del evaporador
- Ventilador de baja velocidad, conducto: 38 dbA
- Velocidad media del ventilador, conducto: 44 dbA
- Ventilador de alta velocidad, canalizado: 52 dbA

Decibelios de la unidad condensadora
- Baja velocidad del ventilador, con o sin conducto: 43 dbA / 56 dbA
- Velocidad media del ventilador, con o sin conducto: 50 dbA / 63 dbA
- Alta velocidad del ventilador, con o sin conducto: 55 dbA / 68 dbA

Esta unidad mantiene la temperatura y la humedad óptimas en la bodega en condiciones extremas de hasta 43 °C . Las unidades AH6500Si utilizan ventiladores EC de bajo consumo y son significativamente más silenciosas que las unidades comparables de otras marcas. Visite nuestro Centro de Aprendizaje para consultar tablas de datos, gráficos de rendimiento y comparativas de productos entre diferentes marcas.

Cuando la unidad condensadora esté expuesta o absorba aire a temperaturas inferiores a 4 °C, se requiere un calentador de compresor para protegerlo. Para instalar la unidad condensadora en entornos con temperaturas inferiores a -3 °C (20 °F) y hasta -3 °C (-20 °F) , se requiere nuestro interruptor de ciclo del ventilador, además del calentador de compresor, y la configuración electrónica.

Todos los sistemas Cellar Pro Split están disponibles con una campana exterior opcional que permite instalar las unidades condensadoras en exteriores, dentro del rango de temperatura indicado anteriormente. Consúltenos.

Manual del propietario del manipulador de aire CP

Hoja de corte del manipulador de aire CP

Hoja de especificaciones del manipulador de aire CP

Hoja de corte del humidificador del controlador de aire CP

Opciones de configuración del manejador de aire CP
