Platinum Split 4000 - Système de refroidissement pour cave à vin

Le WhisperKOOL Platinum Split 4000 est une solution haut de gamme de refroidissement de cave à vin à système split, disponible en version configurations sans conduit et entièrement gainées. Conçu pour des caves à vin résidentielles et commerciales sur mesure jusqu'à environ 1,000 cubic feet, il offre un contrôle précis de la température, un fonctionnement silencieux et une installation flexible de l'équipement. Le dimensionnement final du système doit tenir compte des dimensions de la cave, de l'isolation, du verre, des matériaux de construction et du climat ambiant.

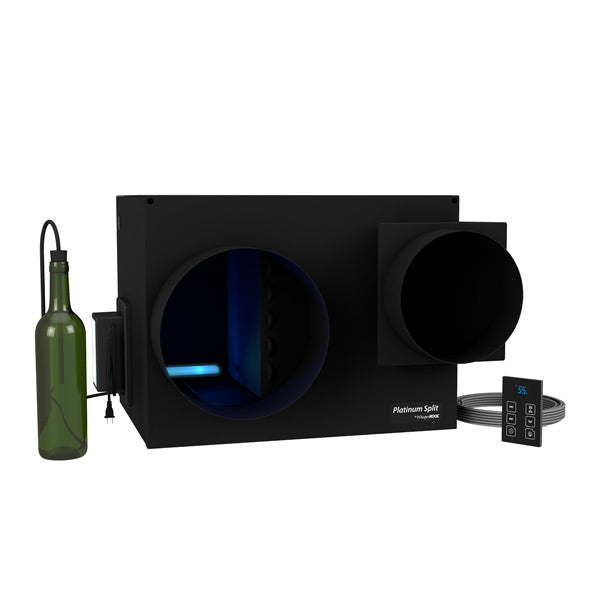

Dans la configuration sans conduits, l'évaporateur est installé à l'intérieur de la cave à vin pour un refroidissement direct, tandis que le condenseur est placé à distance. Dans la configuration entièrement gainée, l'évaporateur et le condenseur sont tous deux installés à l'extérieur de la cave, l'air de soufflage et de reprise traité étant acheminé par des conduits. Cela permet de garder l'équipement mécanique hors de vue et d'offrir l'expérience en cave la plus silencieuse de WhisperKOOL.

Le condenseur peut être installé jusqu'à 100 feet de l'évaporateur, ce qui permet de maintenir la chaleur, le bruit et les vibrations du compresseur à l'écart de la collection de vins. Une sonde de bouteille à température liquide surveille la température du vin plutôt que les changements temporaires de l'air ambiant, favorisant des conditions stables et réduisant les cycles inutiles du système.

Un kit de conversion de thermostat 24V en option est également disponible pour une utilisation avec des thermostats intelligents tiers compatibles. Lorsqu'il est sélectionné, le contrôleur WhisperKOOL standard et la sonde à bouteille liquide ne sont pas inclus.

Remarque : Un technicien CVC-R qualifié est requis pour installer le Platinum Split 4000. Une installation par une personne non qualifiée annulera la garantie du fabricant.

Le Platinum Split 4000 n'inclut pas de jeu de lignes de réfrigérant.

Options du condenseur

Condenseur OMEGA 110 H.E.

Le OMEGA 110 H.E. est l’option de condenseur haute efficacité pour les installations nécessitant une alimentation 110V. Son installation à distance permet d’évacuer la chaleur du compresseur et le bruit de fonctionnement hors de la cave, tout en assurant un refroidissement fiable du système split.

Condenseur H.E. 220V avancé

Le nouveau condenseur Advanced H.E. 220V est conçu pour offrir une meilleure efficacité, une protection renforcée, un fonctionnement silencieux et une maintenance facilitée. Sa large plage de fonctionnement en température ambiante assure des performances fiables à des températures allant de moins 20°F à 120°F, ce qui le rend adapté aux environnements d'installation intérieurs et extérieurs exigeants.

Un compresseur rotatif à haut rendement fonctionne avec un injecteur sur la ligne liquide, un interrupteur de cycle, une résistance de carter de compresseur et un accumulateur sur la ligne d'aspiration afin de protéger le système dans des conditions ambiantes élevées ou basses. Un serpentin de condenseur avec revêtement hydrophile offre une résistance supplémentaire à la corrosion dans des environnements humides ou difficiles.

Le manteau du compresseur et les supports d’isolation antivibratoire contribuent à réduire le bruit et les vibrations de fonctionnement. Les manomètres haute et basse pression intégrés comprennent des échelles de conversion pression-température, permettant aux techniciens de vérifier rapidement la pression du réfrigérant et la température de saturation lors de la charge, du diagnostic et de la vérification du système.

Les raccords à collet battu simplifient l’installation et l’entretien, tandis que le boîtier mis à jour offre un accès supérieur à retrait rapide et un compartiment électrique dédié pour une maintenance et un dépannage plus efficaces.

Caractéristiques avancées H.E. 220V

• Compresseur rotatif à haut rendement
• Plage de fonctionnement ambiante de -20°F à 120°F
• Injecteur de ligne de liquide pour une protection élevée en ambiance chaude
• Hydrophile revêtement de bobine pour la résistance à la corrosion
• Pressostat cyclique pour la régulation automatique de la pression
• Accumulateur sur la ligne d'aspiration pour la protection du compresseur
• Sangle chauffante pour compresseur pour protection contre le froid ambiant
• Couverture de compresseur pour un fonctionnement plus silencieux
• Supports d'isolation des vibrations
• Raccords flare pour une installation et un entretien simplifiés
• Accès supérieur à retrait rapide
• Compartiment électrique dédié
• Les manomètres de pression haute et basse
• Échelles intégrées de conversion de la pression en température

Fonctionnalités clés du système

• Le design monté au plafond préserve l'espace de rayonnage
• Virtuellement silencieux en fonctionnement de l’évaporateur
• Liquide en bouteille avec sonde pour une surveillance précise de la température
• Gestion de l'humidité
• Température et options d’alarme du système
• Jusqu'à un écart de température de 55°F
• Placement du condenseur à distance
• Avancé H.E. condenseur 220V adapté à une installation en extérieur
• Configuration 24V en option pour les thermostats compatibles et les systèmes domotiques

Dimensions :

ÉVAPORATEUR - 13”L x 20”W x 10.5”H

CONDENSEUR -23”L x 15.75”W x 15.3H

Ensemble de conduites isolées :

Aspiration 1/2” (5/8" si supérieure à 50ft)

1/4”Liquide

Conduite d'évacuation tuyau en plastique transparent à diamètre intérieur de 1/2”

Taille de la cave : Env. 1000 Cu.ft

Décrit dans les termes les plus simples, un système split est une unité de refroidissement dans laquelle l’unité d’évaporation et l’unité de condensation ont été « séparées » en deux unités distinctes au lieu d’être contenues dans le même boîtier. L’unité d’évaporation est située dans ou près de votre cave, et l’unité de condensation est généralement située à l’extérieur, ou dans un grenier ou un local technique.

Si cela ne vous dérange pas de voir la grille de votre unité de refroidissement dans votre cave, un système split mural est ce qu’il vous faut. Si vous préférez que votre unité reste hors de vue, vous devriez opter pour un système split entièrement gainé. À vous de choisir.

24Volt

Pour la série Split System, une option 24V est également disponible, ce qui vous permet de la raccorder au thermostat électronique de votre maison ou à votre système domotique ; veuillez nous consulter.

 Bien que les unités de refroidissement soient prévues pour des pièces de différentes tailles, la charge thermique peut nécessiter une unité de refroidissement de plus grande capacité.  La charge thermique peut être influencée par la présence de verre dans la cave, l’emplacement de la pièce ou d’autres facteurs.  Veuillez demander à un représentant de Rosehill Wine Cellar de vous faire quelques suggestions si nécessaire.

Liste de contrôle de la garantie

Garantie produit Split-System

Liste de vérification de garantie gainable – Produits R134a

Liste de vérification de la garantie

Garantie produit du système Split

Une garantie produit limitée de 2 ans avec jusqu’à additionnel(1) an de période de grâce pour l'installation est offert avec tous les systèmes split. Bien que la garantie commence à la date d'achat, cette garantie est non activé jusqu'à un Checklist de garantie du produit a été soumis et approuvé par WhisperKOOL
